一、概述
BW系列化工保溫泵是一種帶保溫夾套的單級單吸離心泵，它是在一般化工泵的基礎上改進而成的，主要適用于輸送低溫情況下易結晶的介質，或在某介質確保恒溫的情況下使用，可利用蒸汽或熱水保溫。由于泵結構及密封技術先進、科學、獨特，該泵可輸送含固量高達35%以下的物料；在正常情況下連續工作8000小時無泄漏，是一般化工泵密封效果的3-5倍，又因葉輪為開式結構，所以不會因介質含固量高而堵塞，該泵是目前化工行業輸送需要保溫物料的最理想的先進設備。
根據介質的不同可采用不同材質生產此泵，目前通常有A3、321、304、316、316L、雙相不銹鋼等材料制作。
二、性能
流量：1.6-400m3/h
揚程：5-125m
口徑：ф25-ф200mm

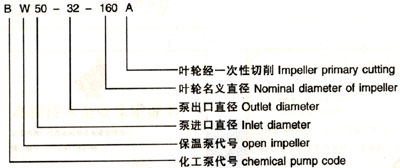

三、型號意義說明

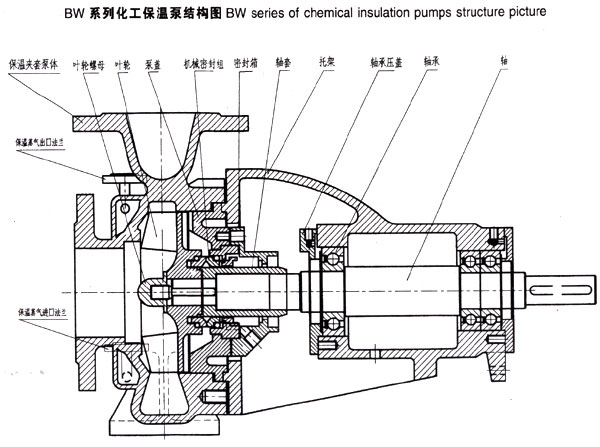

四、BW系列化工保溫泵結構圖
五、BW型保溫化工泵性能參數表（按介質常規比重）
泵型號 | 流量 m3/h | 揚程 m | 效率 % | 汽蝕余量 m | 配用功率 Kw | 額定轉速 r/min |
BW25-25-125 | 3.2 | 20 | 53 | 2 | 1.1 | 2900 |
1.6 | 5 | 45 | 2 | 0.55 | 1450 | |
BW25-25-160 | 3.2 | 32 | 46 | 2 | 2.2 | 2900 |
1.6 | 8 | 40 | 2 | 0.55 | 1450 | |
BW25-25-200 | 3.2 | 50 | 38 | 2 | 4 | 2900 |
1.6 | 12.5 | 33 | 2 | 0.75 | 1450 | |
BW25-25-250 | 3.2 | 80 | 33 | 2 | 5.5 | 2900 |
1.6 | 20 | 27 | 2 | 1.5 | 1450 | |
BW40-32-125 | 6.3 | 20 | 52 | 2 | 2.2 | 2900 |
3.2 | 5 | 46 | 2 | 0.55 | 1450 | |
BW40-32-160 | 6.3 | 32 | 47 | 2 | 3 | 2900 |
3.2 | 8 | 42 | 2 | 0.75 | 1450 | |
BW40-32-200 | 6.3 | 50 | 38 | 2 | 5.5 | 2900 |
3.2 | 12.5 | 38 | 2 | 0.75 | 1450 | |
BW40-32-250 | 6.3 | 80 | 32 | 2 | 7.5 | 2900 |
3.2 | 20 | 35 | 2 | 1.5 | 1450 | |
BW50-32-125 | 12.5 | 20 | 51 | 2 | 3 | 2900 |
6.3 | 5 | 45 | 2 | 0.55 | 1450 | |
BW50-32-160 | 12.5 | 32 | 46 | 2 | 4 | 2900 |
6.3 | 8 | 40 | 2 | 0.75 | 1450 | |
BW50-32-200 | 12.5 | 50 | 39 | 2 | 7.5 | 2900 |
6.3 | 12.5 | 33 | 2 | 1.1 | 1450 | |
BW50-32-250 | 12.5 | 80 | 33 | 2 | 15 | 2900 |
6.3 | 20 | 27 | 2 | 2.2 | 1450 | |
BW65-50-125 | 25 | 20 | 62 | 2 | 3 | 2900 |
12.5 | 5 | 55 | 2 | 0.55 | 1450 | |
BW65-50-160 | 25 | 32 | 57 | 2 | 5.5 | 2900 |
12.5 | 8 | 51 | 2 | 1.1 | 1450 | |
BW65-40-200 | 25 | 50 | 52 | 2 | 11 | 2900 |
12.5 | 12.5 | 46 | 2 | 1.5 | 1450 | |
BW65-40-250 | 25 | 80 | 46 | 2 | 18.5 | 2900 |
12.5 | 20 | 39 | 2 | 3 | 1450 | |
BW65-40-315 | 25 | 125 | 39 | 2 | 30 | 2900 |
12.5 | 32 | 33 | 2 | 5.5 | 1450 | |
BW80-65-125 | 50 | 20 | 69 | 2 | 5.5 | 2900 |
25 | 5 | 64 | 2 | 1.1 | 1450 | |
BW80-65-160 | 50 | 32 | 67 | 2 | 11 | 2900 |
25 | 8 | 62 | 2 | 1.5 | 1450 | |
BW80-50-200 | 50 | 50 | 63 | 2 | 15 | 2900 |
25 | 12.5 | 57 | 2 | 2.2 | 1450 | |
BW80-50-250 | 50 | 80 | 57 | 2 | 30 | 2900 |
25 | 20 | 53 | 2 | 4 | 1450 | |
BW80-50-315 | 50 | 125 | 48 | 2 | 45 | 2900 |
25 | 32 | 43 | 2 | 7.5 | 1450 | |
BW100-80-125 | 100 | 20 | 77 | 4.3 | 11 | 2900 |
50 | 5 | 73 | 3 | 1.5 | 1450 | |
BW100-80-160 | 100 | 32 | 73 | 4.3 | 15 | 2900 |
50 | 8 | 72 | 3 | 3 | 1450 | |
BW100-65-200 | 100 | 50 | 72 | 4.3 | 30 | 2900 |
50 | 12.5 | 68 | 3 | 4 | 1450 | |
BW100-65-250 | 100 | 80 | 68 | 4.3 | 55 | 2900 |
50 | 20 | 65 | 3 | 5.5 | 1450 | |
BW100-65-315 | 50 | 32 | 58 | 3 | 11 | 1450 |
BW125-100-200 | 200 | 50 | 77 | 4.3 | 45 | 2900 |
100 | 12.5 | 72 | 3 | 7.5 | 1450 | |
67 | 6 | 71 | 2.5 | 4 | 980 | |
BW125-100-250 | 200 | 80 | 75 | 4.3 | 75 | 2900 |
100 | 20 | 72 | 2.3 | 11 | 1450 | |
67 | 9 | 71 | 2.5 | 5.5 | 980 | |
BW125-100-315 | 100 | 32 | 68 | 2.5 | 18.5 | 1450 |
67 | 15 | 67 | 2.5 | 7.5 | 980 | |
BW125-100-400 | 100 | 50 | 60 | 2.5 | 30 | 1450 |
67 | 23 | 59 | 2.5 | 11 | 980 | |
BW150-125-250 | 200 | 20 | 77 | 2.8 | 18.5 | 1450 |
135 | 9 | 76 | 2.5 | 7.5 | 980 | |
BW150-125-315 | 200 | 32 | 75 | 2.8 | 30 | 1450 |
135 | 15 | 74 | 2.5 | 11 | 980 | |
BW150-125-400 | 200 | 50 | 70 | 2.5 | 45 | 1450 |
135 | 23 | 69 | 2.5 | 18.5 | 980 | |
BW200-150-250 | 400 | 20 | 81 | 4 | 37 | 1450 |
270 | 10 | 80 | 2.8 | 11 | 980 | |
BW200-150-315 | 400 | 32 | 79 | 3.5 | 55 | 1450 |
270 | 15 | 79 | 2.8 | 18.5 | 980 | |
BW200-150-400 | 400 | 50 | 78 | 3.5 | 90 | 1450 |
270 | 23 | 78 | 2.8 | 30 | 980 |
